Трансформаторы серий ТСЗФ и ТСЗФС трехфазные сухие на напряжение 6 и 10 кВ мощностью 160-1000 кВ2[2546]А с повышенной нагревостойкостью изоляции и пожаробезопасностью
Общие сведения
Трансформаторы серии ТСЗФ - трехфазные с естественным воздушным охлаждением, с регулированием напряжения без возбуждения (ПБВ), предназначены для эксплуатации в подземных и наземных электроустановках метрополитенов, а также в электроустановках различных отраслей хозяйства, к которым предъявляются требования повышенной пожаробезопасности. Трансформаторы ТСЗФС мощностью 1000 кВ·А предназначены для обеспечения собственных нужд электроподстанций.
Структура условного обозначения
ТСЗФС-Х/10 У3:
Т - трехфазный;
СЗ - естественное воздушное охлаждение при защищенном
исполнении;
Ф - исполнение изоляции трансформатора на основе фенилона;
С - собственных нужд;
Х - номинальная мощность, кВ·А;
10 - класс напряжения обмотки ВН, кВ;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 40 до минус 45°С. Рабочее значение атмосферного давления 650-800 мм рт. ст.. Верхнее значение относительной влажности воздуха 98% при 25°С, среднегодовое значение 80%при 15°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Трансформаторы соответствуют ТУ 16-94 ИАЯК.672231.155 ТУ , по технике безопасности ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.2-75, в том числе требованиям пожарной безопасности по ГОСТ 12.1.004-91. Уровни звука трансформаторов при номинальном напряжении на расстоянии 1 м не превышают: Для номинальной мощности 160 кВ·А - 56 дБА 250 кВ·А - 58 дБА 400 кВ·А - 60 дБА 630 кВ·А - 62 дБА 1000 кВ·А - 64 дБА Переключение ответвлений обмоток для регулирования напряжения осуществляется на отключенном от сети трансформаторе. ТУ 16-94 ИАЯК.672231.155 ТУ
Технические характеристики
Основные параметры трансформаторов приведены в таблице.
| Параметр | Значение параметра для типоисполнений | |||||
| ТСЗФ-160 | ТСЗФ-250 | ТСЗФ-400 | ТСЗФ-630 | ТСЗФ-1000 | ТСЗФС-1000 | |
| Номинальное напряжение ВН, кВ | 10,5; 10,0; 6,3; 6,0 | 10 | ||||
| Номинальное напряжение НН, кВ | 0,23; 0,4 | 0,4 | ||||
| Номинальная частота питающей сети, Гц | 50 | |||||
| Схема и группа соединения обмоток | Д/Ун-11 | |||||
| Потери холостого хода, Вт | 550 | 690 | 1000 | 1500 | 2000 | 2000 |
| Потери короткого замыкания, Вт | 3000 | 3900 | 4800 | 7000 | 9600 | 9600 |
| Напряжение короткого замыкания, % | 6,0 | 8,0 | ||||
| Диапазон регулирования напряжения | ±2 ? 2,5% | |||||
Примечание. Предельные отклонения от значений величин, приведенных в таблице 1,
и коэффициента трансформации – по ГОСТ 11677–85.
Основные узлы трансформатора: стержневой шихтованный магнитопровод с косыми стыками в углах, изготовлен из электротехнической стали толщиной 0,3 мм;
обмотки ВН и НН слоевые, концентрические из медного изолированного провода класса нагревостойкости изоляции не ниже "F";
защитный кожух из тонколистовой стали. В трансформаторах предусмотрено регулирование напряжения обмотки ВН ступенями + 2x2,5% от номинального при отключенном от сети трансформаторе. Присоединение к обмоткам ВН и НН осуществляется шинами и кабелями с противоположных боковых узких сторон трансформатора. Защита кабелей осуществляется дополнительными съемными коробками. Трансформаторы имеют переставные гладкие катки. Подъем трансформатора осуществляется за выступающие над кожухом пластины с отверстиями. Угол отклонения строп от вертикали должен быть не более 30°. Монтаж, введение в эксплуатацию и эксплуатация трансформаторов производится в соответствии с требованиями инструкции по эксплуатации предприятия-изготовителя и "Правилами технической эксплуатации электроустановок потребителей". Габаритные, установочные и присоединительные размеры и масса трансформаторов приведены на рис. 1, 2.

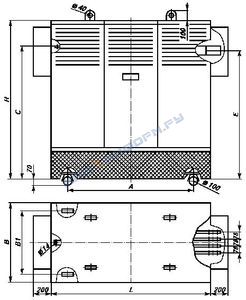

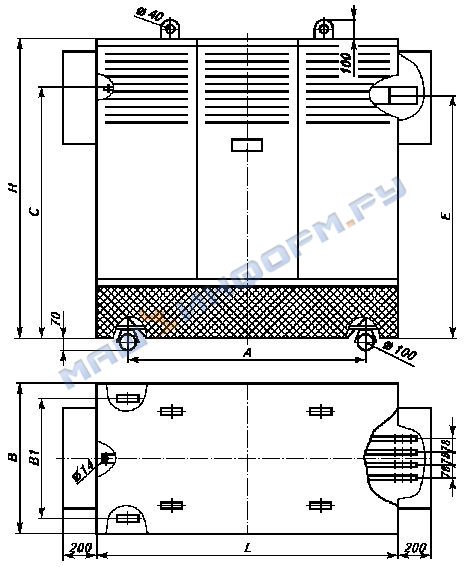

Габаритные, установочные и присоединительные размеры трансформатора ТСЗФ
| Тип трансформатора | Размеры, мм | Масса, кг | ||||||
| L | В | Н | С | Е | А | В1 | ||
| ТСЗФ-160/10 У3 | 1360 | 780 | 1350 | 1135 | 1090 | 660 | 550 | 1000 |
| ТСЗФ-250/10 У3 | 1410 | 1450 | 1235 | 1190 | 1325 | |||
| ТСЗФ-400/10 У3 | 1540 | 820 | 1560 | 1345 | 1300 | 820 | 1870 | |
| ТСЗФ-630/10 У3 | 1710 | 870 | 1680 | 1470 | 1420 | 660 | 2470 | |
| ТСЗФ-1000/10 У3 | 1810 | 910 | 1760 | 1550 | 1500 | 1070 | 3185 | |
| ТСЗФС-1000/10 У3 | 2230 | 1760 | 660 | 3340 | ||||

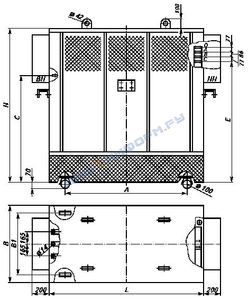

Габаритные, установочные и присоединительные размеры трансформатора ТСЗФС
В комплект поставки входят: трансформатор; монтажный чертеж;
паспорт; техническое описание и инструкция по эксплуатации.
